Inżynierowie i specjaliści ds. zaopatrzenia podejmują krytyczne decyzje podczas określania specyfikacji kołnierze ze stali węglowej do rurociągów przemysłowych. Te elementy mechaniczne łączą rury, zawory, pompy i sprzęt, utrzymując integralność ciśnienia i umożliwiając dostęp konserwacyjny. Zrozumienie specyfikacji materiałów, norm wymiarowych i wartości znamionowych ciśnienia i temperatury zapewnia bezpieczną i zgodną z przepisami konstrukcję systemu w zastosowaniach związanych z ropą i gazem, petrochemią, wytwarzaniem energii i uzdatnianiem wody.
Zrozumienie podstaw kołnierzy ze stali węglowej
Kołnierze ze stali węglowej służą jako punkty połączeń w infrastrukturze rurociągów, wytwarzane głównie w procesach kucia w celu uzyskania wyrównania struktury ziaren i wytrzymałości mechanicznej. Skład materiału zazwyczaj obejmuje zawartość węgla do 0,35%, mangan w celu zwiększenia wytrzymałości i kontrolowany poziom krzemu w celu odtlenienia. Kołnierze te pasują do rur o średnicach od 15 mm (½ cala) do 2000 mm (80 cali) w zastosowaniach o dużych średnicach.
Proces produkcyjny obejmuje podgrzewanie kęsów stali węglowej do temperatury kucia, a następnie formowanie ich pod ciśnieniem mechanicznym w celu uzyskania wymaganej geometrii. Późniejsze operacje obróbki tworzą powierzchnie uszczelniające, otwory na śruby i konfiguracje piast. Obróbka cieplna — normalizowanie, hartowanie i odpuszczanie lub wyżarzanie — optymalizuje właściwości mechaniczne dla określonych warunków pracy.
Specyfikacje i gatunki materiałów
Wybór materiału ma bezpośredni wpływ na działanie kołnierza w ekstremalnych warunkach ciśnienia i temperatury. Najczęstsza specyfikacja dla kołnierze ze stali węglowej to ASTM A105, która obejmuje elementy rur z kutej stali węglowej do pracy w temperaturze otoczenia i w wysokiej temperaturze. Ta specyfikacja zapewnia maksymalną wytrzymałość na rozciąganie wynoszącą 485 MPa (70 ksi) i granicę plastyczności 250 MPa (36 ksi) przy minimalnym wydłużeniu 22%.
W poniższej tabeli porównano typowe materiały kołnierzy ze stali węglowej i ich właściwości użytkowe:

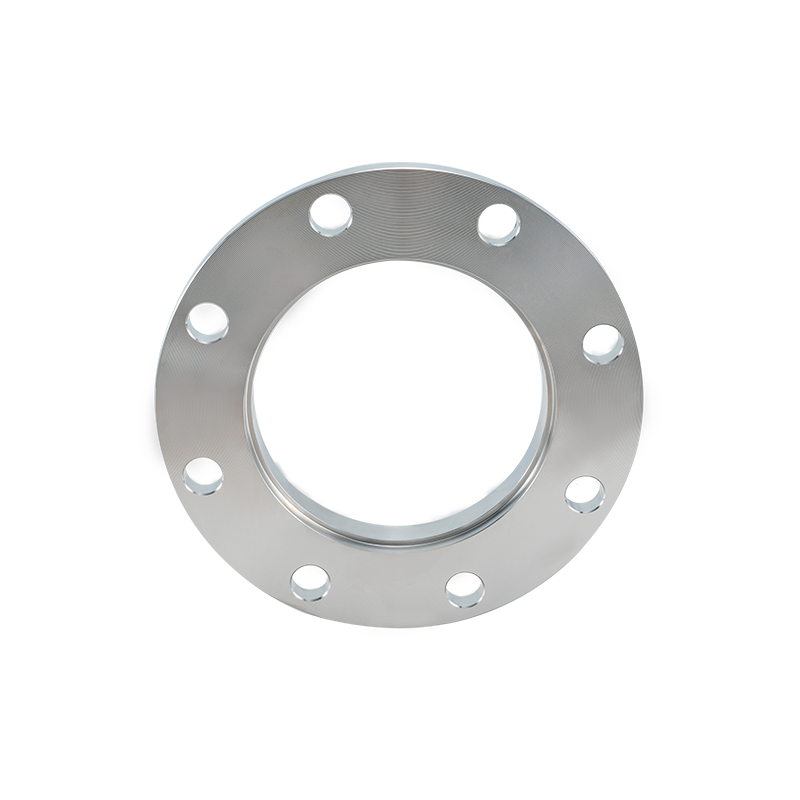

Kołnierz ze stali węglowej ASTM A105 materiał reprezentuje standard branżowy dla ogólnych zastosowań rurociągów. Specyfikacja dopuszcza odlewy równoważne klasie WCB ASTM A216 dla niektórych konfiguracji kołnierzy ślepych. Zawartość węgla do 0,35% zapewnia doskonałą obrabialność i spawalność przy zachowaniu wystarczającej wytrzymałości dla klas ciśnienia aż do klasy 2500. Materiał wykazuje temperaturę topnienia około 1420°C (2590°F) i twardość Brinella pomiędzy 137-187 HBW. Właściwości te zapewniają zgodność ze standardowymi operacjami cięcia, wiercenia i spawania, zapewniając jednocześnie odpowiednią odporność na zużycie połączeń śrubowych Zastosowania poniżej -29°C wymagają materiału ASTM A350 LF2, aby zapobiec kruchemu pękaniu. Niniejsza specyfikacja wymaga przeprowadzenia testów udarności w określonych temperaturach w celu sprawdzenia odporności na karb. Klasa 1 zapewnia standardową zdolność do pracy w niskich temperaturach, podczas gdy klasa 2 oferuje ulepszone właściwości w przypadku ciężkiej pracy kriogenicznej. Kołnierze ASTM A105 nie wymagają obróbki cieplnej, z wyjątkiem specjalnych warunków: kołnierzy powyżej klasy 300, kołnierzy o specjalnej konstrukcji o nieznanych parametrach ciśnienia lub temperatury lub kołnierzy przekraczających 4 cale NPS w klasie 300 i wyższych. W razie potrzeby opcje obróbki cieplnej obejmują wyżarzanie, normalizację bez normalizacji i odpuszczanie lub hartowanie i odpuszczanie w celu uzyskania określonych właściwości mechanicznych. Wybór geometrii kołnierza zależy od wymagań systemu rurociągów, klasy ciśnienia i względów konserwacyjnych. Każdy typ oferuje wyraźne zalety w określonych zastosowaniach, od konfiguracji szyjek do spawania pod wysokim ciśnieniem po ekonomiczne konstrukcje wsuwane [^74^]. Poniższa tabela porównawcza przedstawia charakterystykę głównych typów kołnierzy: Kołnierz szyjkowy ze stali węglowej do spawania konfiguracje zapewniają najwyższą integralność strukturalną dla wymagających zastosowań. Zwężająca się konstrukcja piasty dopasowuje się do grubości ścianki rury, stopniowo rozkładając naprężenia i eliminując ostre nieciągłości. Zgrzewanie doczołowe tworzy złącza o pełnej penetracji o wytrzymałości odpowiadającej rurze bazowej. Kołnierze te dominują w krytycznych rurociągach procesowych, wysokociśnieniowych systemach parowych i instalacjach węglowodorowych, gdzie niezawodność jest najważniejsza Kołnierze nasuwane przesuwają się po zewnętrznej średnicy studzienki i zabezpieczają spoinami pachwinowymi zarówno po wewnętrznej, jak i zewnętrznej powierzchni kołnierzy. Taka konstrukcja upraszcza osiowanie i skraca czas instalacji, dzięki czemu jest opłacalna w ogólnych zastosowaniach przemysłowych i wodociągowych. Jednakże wymóg podwójnego spoiny i niższa odporność na zmęczenie w porównaniu z konstrukcjami szyjek spawanych ograniczają przydatność do pracy cyklicznej lub dużych wahań ciśnienia [^74^]. Zaślepki kołnierzowe służą jako solidne zamknięcia zakończeń rur, króćców zbiorników i punktów izolacji. Te elementy w kształcie dysku, bez otworów centralnych, wytrzymują pełne ciśnienie w układzie i ułatwiają testowanie hydrostatyczne. Konfiguracje z podwyższoną powierzchnią czołową lub złączami pierścieniowymi zapewniają prawidłowe osadzenie uszczelki. Kołnierze zaślepiające można łatwo zdemontować w celu przyszłej rozbudowy linii lub dostępu konserwacyjnego. Kołnierze do spawania gniazdowego pasują do rur o mniejszej średnicy (zwykle NPS 2 i poniżej) poprzez wewnętrzne kielichy, które umożliwiają wkładanie rur. Spawanie pachwinowe na zewnętrznej średnicy piasty tworzy szczelne połączenia odpowiednie do zastosowań wymagających wysokiego ciśnienia i małych średnic. Kołnierze gwintowane posiadają wewnętrzne gwinty NPT do połączeń niespawanych, powszechnie stosowanych w miejscach niebezpiecznych, gdzie spawanie stwarza ryzyko zapłonu Wysokociśnieniowa obróbka węglowodorów wymaga konfiguracji szyjek spawanych zapewniających integralność strukturalną. W systemach uzdatniania wody i HVAC zastosowano kołnierze wsuwane ze względów ekonomicznych. W przypadku operacji wymagających intensywnej konserwacji korzystne są kołnierze zakładkowe z wymiennymi króćcami. Wybierając typy kołnierzy, inżynierowie zajmujący się specyfikacją muszą ocenić zmiany ciśnienia, stany nieustalone temperatury i wymagania kontrolne. Globalne standardy kołnierzy zapewniają wymienność i zgodność w projektach międzynarodowych. Dwa dominujące systemy to ASME/ANSI B16.5 dla rynków północnoamerykańskich i EN 1092-1/DIN dla zastosowań europejskich. Poniższa tabela porównuje główne standardy wymiarowe: Wymiary kołnierza ANSI B16.5 zdefiniuj najpowszechniej określaną geometrię kołnierza na całym świecie. Norma obejmuje rozmiary rur od ½ cala do 24 cali w klasach ciśnienia od 150 do 2500. Każde oznaczenie klasy reprezentuje konkretną kombinację średnicy zewnętrznej, średnicy rozstawu śrub, liczby śrub i grubości kołnierza Kluczowe parametry wymiarowe obejmują: Normy europejskie wykorzystują oznaczenia (ciśnienie nominalne), a nie klasy. Kołnierz ze stali węglowej PN16 specyfikacje reprezentują najpowszechniejszą europejską klasę ciśnienia, w przybliżeniu odpowiadającą klasie ANSI 150. Norma EN 1092-1 konsoliduje poprzednie normy DIN, NF i BS w jednolitą normę europejską. Oznaczenia typu zgodnie z EN 1092-1 obejmują: Chociaż bezpośrednia równoważność między systemami PN i klasami jest przybliżona, w specyfikacji obowiązują następujące zależności: PN6 odpowiada klasie 75, PN10/16 klasie 150, PN25/40 klasie 300, PN63 klasie 600 i PN100 klasie 900. Inżynierowie powinni zweryfikować dokładne wartości znamionowe ciśnienia i temperatury, a nie polegać na nominalnych równoważnościach. Klasy ciśnienia definiują maksymalne dopuszczalne ciśnienia robocze w temperaturach odniesienia, przy obniżeniu wartości znamionowych wymaganych w podwyższonych warunkach pracy. Wartości te zapewniają integralność kołnierza przy połączonym obciążeniu mechanicznym i termicznym Poniższa tabela przedstawia wartości znamionowe ciśnienia i temperatury dla kołnierzy ze stali węglowej ASTM A105: Wartość ciśnienia kołnierza ze stali węglowej dobór wymaga analizy maksymalnego ciśnienia i temperatury roboczej. Klasa 150 pasuje do niskociśnieniowych systemów wodnych i ogólnych rurociągów przemysłowych do 285 psig w warunkach otoczenia. Klasa 300 wytrzymuje umiarkowane ciśnienia do 740 psig dla rurociągów procesowych i sprężonego powietrza. Obsługa węglowodorów pod wysokim ciśnieniem wymaga klasy 600 (1480 psig) lub wyższej. Zastosowania ultrawysokie ciśnienia i, w tym dysze reaktorów, określają klasę 1500 lub 2500. Dopuszczalne ciśnienie znacznie maleje wraz ze wzrostem temperatury roboczej. W temperaturze 800°F (427°C) kołnierz klasy 300 ASTM A105 zachowuje tylko 55% swojego znamionowego ciśnienia otoczenia. Obniżenie wartości znamionowych odzwierciedla zmniejszenie granicy plastyczności materiału w podwyższonych temperaturach. Projektanci systemów muszą określić kołnierze w oparciu o rzeczywiste warunki pracy, a nie nominalne wartości znamionowe. ASME B16.5 organizuje materiały w grupy z określonymi tabelami ciśnienia i temperatury. Stale węglowe, w tym ASTM A10,5, należą do Grupy Materiałowej 1.1. Stale niskostopowe zajmują grupy od 1.2 do 1.18, podczas gdy stale nierdzewne zajmują grupy od 2.1 do 2.12. Każda grupa wykazuje odrębną zależność wytrzymałości od temperatury, co wymaga specjalnych tabel wartości znamionowych Prawidłowa specyfikacja kołnierza wymaga określenia ciśnienia projektowego, temperatury projektowej, materiału rury i obciążenia zewnętrznego. Ciśnienie projektowe musi przekraczać maksymalne ciśnienie robocze o odpowiednie marginesy bezpieczeństwa. Rozważania dotyczące temperatury obejmują zarówno pracę ciągłą, jak i warunki przejściowe podczas uruchamiania lub scenariuszy awarii. Naddatki na korozję mogą wymagać grubszych kołnierzy niż standardowe wymiary. Konfiguracja powierzchni uszczelniającej wpływa na wybór uszczelki i jej zdolność ciśnieniową. Podniesiona powierzchnia czołowa (RF) to standardowa konfiguracja do zastosowań ogólnych, zapewniająca podwyższoną powierzchnię siedziska o 2–7 mm. Płaska powierzchnia czołowa (FF) nadaje się do zastosowań niskociśnieniowych z uszczelkami pełnopowierzchniowymi. Ring-Type Joint (RTJ) employs precision-machined grooves for metal ring gaskets in high-pressure, high-temperature service where conventional gaskets would fail. Właściwe procedury skręcania zapewniają integralność połączenia kołnierzowego. Wytyczne ASME PCC-1 określają kolejność dokręcania, wartości momentu obrotowego i procedury dokręcania. Wybór uszczelki musi odpowiadać wykończeniu powierzchni czołowej kołnierza, klasie ciśnienia i kompatybilności z płynem procesowym. Uszczelki spiralnie zwijane pasują do kołnierzy RF w większości zastosowań przemysłowych, podczas gdy rowki RTJ wymagają pasujących uszczelek pierścieniowych owalnych lub ośmiokątnych Quality verification includes dimensional inspection per ASME B16.5, material certification to ASTM specifications, and non-destructive testing for critical applications. Testy hydrostatyczne przy 1,5-krotnym ciśnieniu projektowym potwierdzają integralność systemu. Pakiety dokumentacji powinny zawierać certyfikaty testów materiałowych (MTC), zapisy obróbki cieplnej i raporty NDE zgodnie z EN 10204 3.1 lub 3.2. ASTM A105N wskazuje nieznormalizowaną obróbkę cieplną, podczas gdy norma A105 może być dostarczona w stanie odkutym. Normalizowanie poprawia strukturę ziaren, poprawia jednorodność właściwości mechanicznych i zwiększa wytrzymałość. A105N jest wymagany dla kołnierzy powyżej klasy 300, kołnierzy o specjalnej konstrukcji lub dowolnego kołnierza przekraczającego 4 cale NPS w klasie 300 i wyższej. The "N" designation ensures consistent properties throughout the component and is recommended for applications involving temperature cycling or impact loading. Bezpośrednia wymienność wymiarowa pomiędzy kołnierzami ANSI B16.5 i EN 1092-1 jest ograniczona. Podczas gdy PN16 jest zbliżona do klasy 150, a PN40 jest zbliżona do klasy 300, średnice okręgu śrubowego, rozmiary śrub i grubość kołnierzy różnią się. Kołnierza klasy 150 nie można przykręcić do kołnierza PN16 nawet przy równoważnych wartościach ciśnienia. Projects requiring mixed standards must specify transition flanges or complete system sstandardisation For new construction, ANSI B16.5 dominates North American and global oil/gas projects, while EN 1092-1 prevails in European water treatment and general industrial applications. W temperaturze 300°C (572°F) kołnierze ASTM A105 wymagają znacznego obniżenia parametrów znamionowych w stosunku do parametrów otoczenia. Klasa 150 jest przystosowana do ciśnienia około 140 psig (9,7 bara) w tej temperaturze — niewystarczającego dla ciśnienia roboczego 20 barów. Class 300 retains approximately 550 psig (38 bar) capability at 300°C, providing adequate margin for 20 bar operating pressure with appropriate safety factors. Kołnierze szyjkowe do przyspawania klasy 300 z wypukłymi powierzchniami czołowymi i uszczelkami spiralnymi stanowią specyfikację minimalną. W przypadku krytycznych zastosowań pary należy rozważyć klasę 600, aby uzyskać dodatkowy margines na nieustalone zmiany ciśnienia i długotrwałe skutki pełzania Kołnierze szyjkowe do spawania są obowiązkowe w zastosowaniach wymagających wysokiego ciśnienia, wysokiej temperatury lub zastosowań cyklicznych. Zwężająca się piasta zapewnia rozkład naprężeń równoważny samej rurze, eliminując koncentrację naprężeń charakterystyczną dla konstrukcji wsuwanych. Specify weld neck for Class 600 and above, steam systems above 10 bar, hydrocarbon service with pressure cycling, and any application requiring fatigue resistance. Kołnierze wsuwane nadają się do ogólnych zastosowań wodnych, niskociśnieniowych systemów powietrznych i zastosowań, w których ekonomia instalacji przewyższa zmęczenie. Złącze spawane doczołowo kołnierzy szyjkowych umożliwia również pełną kontrolę radiograficzną, podczas gdy nasuwane spoiny pachwinowe oferują ograniczone możliwości NDE.
Specyfikacja materiału Norma ASTM Wytrzymałość na rozciąganie Siła plonu Zakres temperatur Podstawowe zastosowania A105 ASTM A105 ≥485 MPa ≥250 MPa -29°C do 425°C Przemysł ogólny, ropa i gaz A105N (Nnormalizowany ASTM A105 ≥485 MPa ≥250 MPa -29°C do 425°C Poprawiona struktura ziaren A350 LF2 klasa 1 ASTM A350 ≥485 MPa -46°C do 343°C Usługa w niskiej temperaturze A350 LF2 klasa 2 ASTM A350 ≥485 MPa ≥260 MPa -46°C do 343°C Zastosowania kriogeniczne A694 F52-F70 ASTM A694 ≥455-585 MPa ≥360-485 MPa -29°C do 260°C Przekładnia o wysokiej wydajności Kuta stal węglowa ASTM A105
ASTM A350 LF2 Niska temperatura
Wymagania dotyczące obróbki cieplnej
Typy kołnierzy i konfiguracje projektowe
Typ kołnierza Metoda połączenia Możliwość ciśnienia Odporność na zmęczenie Złożoność instalacji Podstawowe zastosowania Szyjka spawana Zgrzewanie doczołowe Klasa 150-2500 Znakomicie Wysoka (wymaga spawania) Proces krytyczny, wysokie ciśnienie Wsuwane Spoina pachwinowa (wewnątrz/na zewnątrz) Klasa 150-2500 Umiarkowane Niska (łatwe ustawienie) Usługi ogólne, wodociągi Niewidomy Tylko przykręcane Klasa 150-2500 Nie dotyczy (zamknięcie) Niski Zakończenie linii, izolacja Spawanie gniazdowe Spoina pachwinowa kielichowa Klasa 150-1500 Dobrze Umiarkowane Mała średnica, wysokie ciśnienie Gwintowane Połączenie NPT Klasa 150-600 Ograniczona Niski (no welding) Aplikacje niespawane Staw kolanowy Zgrzewanie doczołowe (stub end) Klasa 150-2500 Umiarkowane Umiarkowane Wymagany częsty demontaż Kołnierze do spawania
Kołnierze wsuwane

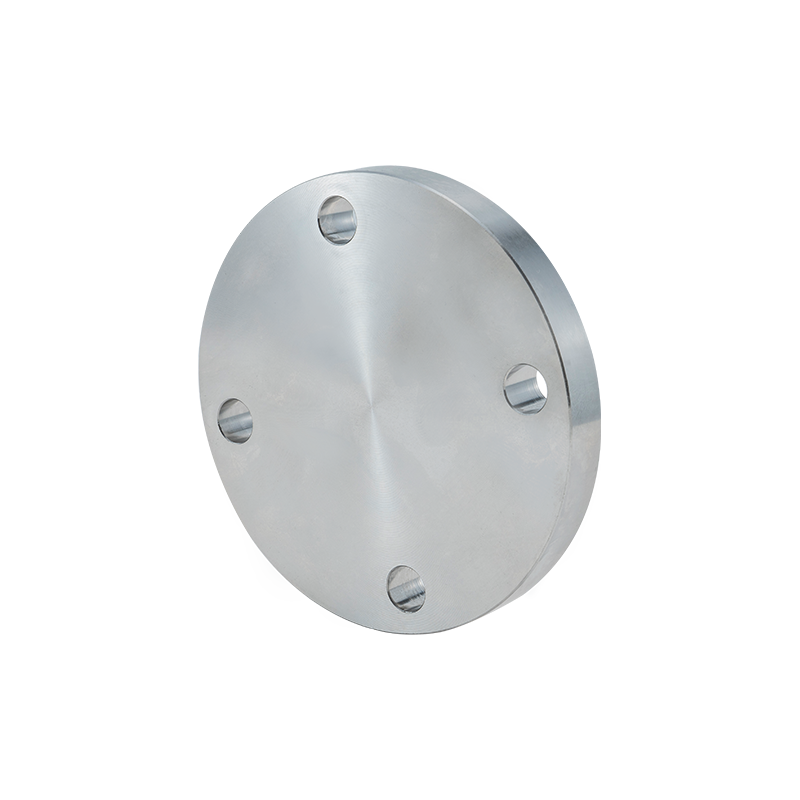

Zaślepione kołnierze

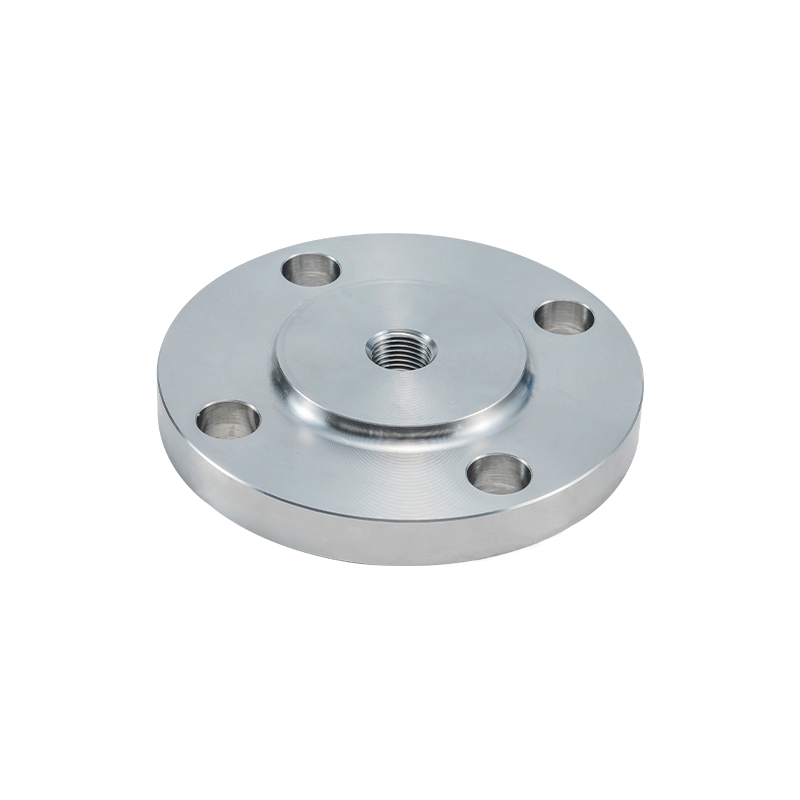

Kołnierze do spawania gniazdowego i gwintowane
Dopasowanie aplikacji
Normy wymiarowe i klasyfikacje
Standardowe Zakres rozmiarów Oznaczenie ciśnienia Typ kołnierzas Covered Częstotliwość geograficzna ASME B16.5 NPS ½" do 24" Klasa 150-2500 WN, SO, BL, SW, TH, LJ Ameryka Północna, globalna ropa/gaz ASME B16.47 NPS 26" do 60" Klasa 75-900 WN, BL Rurociągi o dużej średnicy EN 1092-1 DN 10 do DN 4000 PN 2,5 do PN 400 Wpisz 01, 02, 05, 11, 12, 13 Europa, projekty międzynarodowe DIN 2631-2638 DN 10 do DN 4000 PN 6 do PN 100 Szyjka spawana, wsuwana, zaślepiona Niemcy, starsze systemy JIS B2220 10A do 1500A 5 tys., 10 tys., 16 tys., 20 tys., 30 tys., 40 tys. SO, BL, WN Japonia, Azja i Pacyfik Normy ASME/ANSI B16.5
Normy EN 1092-1 i DIN
PN a odpowiedniki klas
Wartości ciśnienia i temperatury
Klasa ASME Ciśnienie w temperaturze 100°F (psig) Ciśnienie w temperaturze 400°F (psig) Ciśnienie w temperaturze 800°F (psig) Maksymalna temperatura 150 285 200 80 538°C 300 740 635 410 538°C 400 985 845 550 538°C 600 1480 1265 825 538°C 900 2220 1900 1235 538°C 1500 3705 3170 2055 538°C 2500 6170 5280 3430 538°C Oceny od klasy 150 do klasy 2500
Czynniki obniżające temperaturę
Klasyfikacje grup materiałów
Metodologia selekcji w zamówieniach B2B
Obliczanie wymagań systemowych
Wybór typu twarzy (RF, FF, RTJ)
Installation and Quality Considerations
Bolting and Gasket Requirements
Inspection and Testing Standards
Często zadawane pytania
Jaka jest różnica między ASTM A105 i A105N kołnierze ze stali węglowej ?
Jak dokonać konwersji pomiędzy Wymiary kołnierza ANSI B16.5 i normy DIN/EN?
Co carbon steel flange pressure rating do I need for 20 bar steam service at 300°C?
Kiedy mam określić carbon steel weld neck flanges w porównaniu z kołnierzami wsuwanymi?
