W jaki sposób wykończenie powierzchni kołnierza wpływa na skuteczność uszczelniania?

W systemach rurociągów o wysokiej integralności, skuteczność uszczelnienia ma fundamentalne znaczenie dla bezpieczeństwa operacyjnego, zapobiegania wyciekom i długoterminowej niezawodności. Wśród elementów wpływających na skuteczność uszczelnienia kluczowym czynnikiem jest wykończenie powierzchni kołnierza. A kołnierz spawany kołnierz szyjkowy lub kołnierz ze stali nierdzewnej z odpowiednio zaprojektowanymi powierzchniami uszczelniającymi znacznie poprawia osadzenie uszczelki, zmniejsza ryzyko wycieku w zmiennych temperaturach i ciśnieniach oraz wydłuża żywotność złącza. Wykończenie powierzchni odnosi się do mikroskopijnej tekstury powierzchni po procesach produkcyjnych, takich jak obróbka skrawaniem, szlifowanie lub polerowanie. W praktyce przemysłowej często określa się ją ilościowo poprzez pomiary chropowatości, falistości i wzoru ułożenia. Zbyt szorstka powierzchnia kołnierza może nie spowodować równomiernego odkształcenia uszczelki, natomiast zbyt gładka powierzchnia może utrudniać prawidłowe mechaniczne połączenie z materiałem uszczelki. Zrozumienie tej dynamiki wymaga technicznej oceny geometrii kołnierzy, zachowania uszczelek i interakcji topografii powierzchni z mechanizmami uszczelniającymi.

Podstawy wykończenia powierzchni i mechanizmów uszczelniających

Wykończenie powierzchni wpływa na skuteczność uszczelnienia, ponieważ bezpośrednio oddziałuje z powierzchnią styku uszczelki. Uszczelnienie w układach kołnierzowych polega na wytworzeniu równomiernego docisku materiału uszczelki tak, aby wypełnił on mikroskopijne nierówności obu powierzchni czołowych kołnierzy. Uszczelki osiągają uszczelnienie poprzez odkształcenie pod obciążeniem w celu wypełnienia pustych przestrzeni, tworząc w ten sposób ciągłą barierę dla migracji cieczy lub gazu. Jeśli wykończenie powierzchni kołnierza jest słabo kontrolowane, uszczelka może nie być odpowiednio dopasowywana, co powoduje powstawanie mikrokanalików zmniejszających skuteczność uszczelnienia. Chropowatość powierzchni opisuje drobne nieregularności pozostawione na powierzchni po obróbce. Te asymetrie mogą uwięzić płyn lub utworzyć wysokie punkty, które uniemożliwiają równomierną kompresję. Nadmierna chropowatość uniemożliwia dokładny kontakt uszczelki na poziomie mikro, a nadmierna gładkość może zmniejszyć tarcie i sprzyjać ślizganiu się uszczelki podczas montażu, prowadząc do nieprawidłowego wyrównania lub nierównomiernego ściskania. Ułożenie powierzchni to kierunek dominującego wzoru powierzchni pozostawionego przez proces obróbki. Ułożenie powierzchni powinno być zasadniczo prostopadłe do powierzchni uszczelniającej uszczelki, aby podtrzymać odkształcenie uszczelki. Jeżeli warstwa jest niewłaściwie zorientowana, materiał uszczelki może nie wnikać skutecznie w nierówności powierzchni. Standardowe miary, takie jak średnia chropowatość (Ra), opisują, jak wyraźne są te różnice w powierzchni. Normy branżowe określają dopuszczalne zakresy Ra dla różnych powierzchni kołnierzy w zależności od rodzaju użytej uszczelki i warunków pracy. Na przykład integralność złącza w wysokiej temperaturze i ciśnieniu wymaga ściślejszej kontroli wykończenia powierzchni, aby utrzymać uszczelnienie w szerokim zakresie warunków pracy. Interakcja wykończenia kołnierza i rodzaju uszczelki ma kluczowe znaczenie. Miękkie materiały na uszczelki, takie jak elastomery, mogą wymagać innych właściwości powierzchni w porównaniu z uszczelkami metalowymi. Rozumiejąc podstawy uszczelniania, inżynierowie mogą lepiej określić odpowiednie wykończenia dla zamierzonej usługi, zapewniając, że marginesy wydajności nie zostaną naruszone.

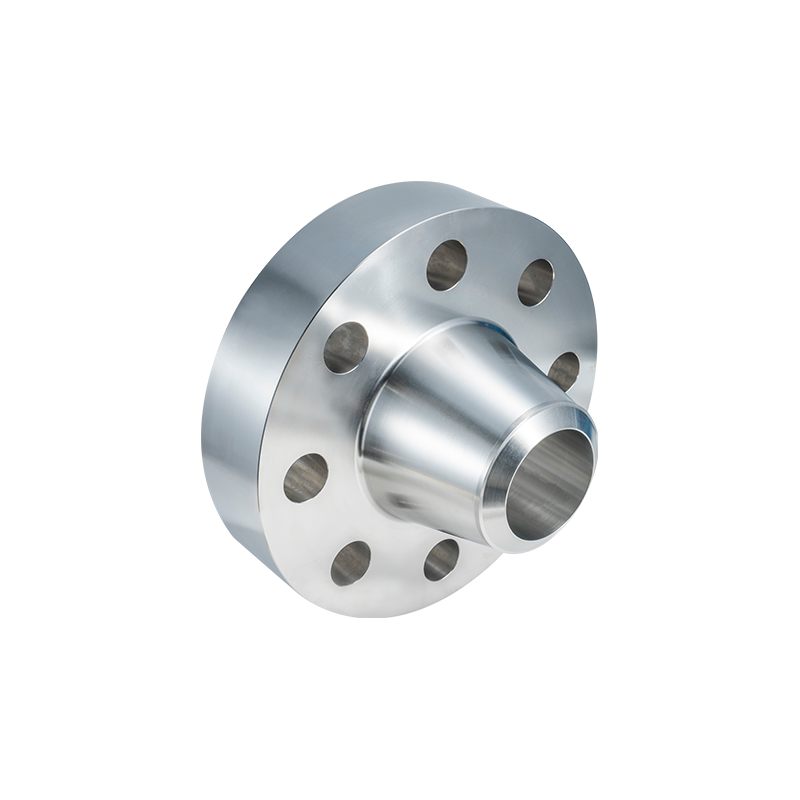

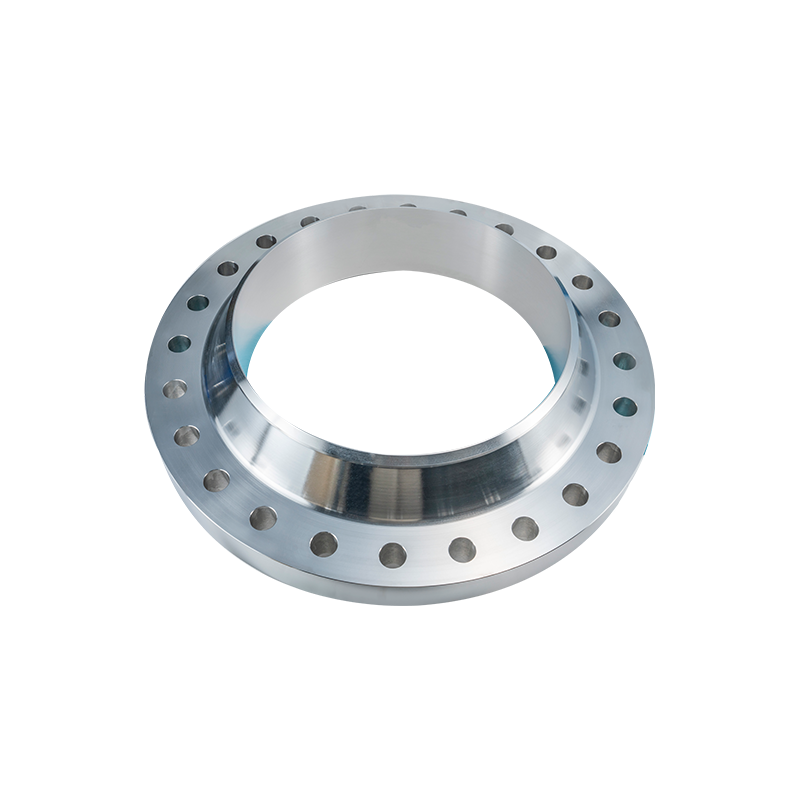

Typowe typy wykończenia powierzchni kołnierzy z szyjką spawaną

Wykończenie powierzchni elementów kołnierza z szyjką spawaną różni się w zależności od wymagań projektowych, typów uszczelek i standardów montażu. Dwa popularne typy wykończeń to wykończenia z wypukłą powierzchnią (RF) i złącza pierścieniowe (RTJ). Każdy z nich ma inne właściwości uszczelniające i wymagania dotyczące wykończenia powierzchni. Wykończenie z podwyższoną powierzchnią czołową (RF): Kołnierze z podwyższoną powierzchnią czołową mają lekko podwyższoną powierzchnię uszczelniającą w stosunku do okręgu śrubowego. Konstrukcja ta koncentruje obciążenie uszczelki w pobliżu obszaru uszczelnienia, poprawiając kompresję miękkich materiałów uszczelki. Wykończenie powierzchni RF zazwyczaj ma kontrolowaną chropowatość, która pasuje do uszczelek z elastomeru lub sprasowanych włókien. Wykończenie złącza pierścieniowego (RTJ): W kołnierzach RTJ zastosowano metalową uszczelkę pierścieniową, która pasuje do precyzyjnie obrobionych rowków na powierzchni każdego kołnierza. Rowek RTJ i przylegające wykończenie powierzchni muszą być wykonane z bardzo wąskimi tolerancjami, ponieważ metalowa uszczelka zapewnia szczelność poprzez kontakt metal z metalem. Wykończenie powierzchni w zastosowaniach RTJ jest zazwyczaj gładsze niż wykończenia RF i musi wytrzymywać stałe odkształcenie metalu bez wprowadzania defektów. Parametry wykończenia powierzchni różnią się również w zależności od norm, takich jak ASME B16.5 i EN 1092-1. W przypadku zastosowań wrażliwych stosuje się procesy obróbki, takie jak toczenie dokładne, szlifowanie i polerowanie, aby uzyskać wymaganą teksturę powierzchni. Centra tokarskie CNC z dedykowanym oprzyrządowaniem są powszechnie stosowane w celu utrzymania spójnej geometrii i wykończenia wszystkich partii. Wybór rodzaju wykończenia powierzchni powinien uwzględniać właściwości mediów, temperaturę i ciśnienie robocze oraz potencjalne naprężenia mechaniczne. Na przykład w przypadku agresywnych chemikaliów lub pary o wysokiej temperaturze korzystne mogą być wykończenia, które lepiej wspierają działanie uszczelek metalowych. Zrozumienie tych rozróżnień pozwala inżynierom określić wykończenia kołnierzy, które odpowiadają realiom operacyjnym.

Precyzja produkcji i jej wpływ na skuteczność uszczelnienia

Precyzja wykonania odgrywa kluczową rolę w uzyskaniu pożądanego wykończenia powierzchni i skuteczności uszczelnienia kołnierza szyjkowego ze spawaniem ze stali nierdzewnej. Precyzja kucia, obróbki cieplnej, obróbki CNC i kontroli ma bezpośredni wpływ na mikrotopografię czoła kołnierza. Gdy procesy produkcyjne są ściśle kontrolowane, powierzchnie kołnierzy są spójne i przewidywalne, co zapewnia powtarzalne zachowanie uszczelnienia w terenie. Integralność kucia przyczynia się do jednolitych właściwości materiału, co z kolei wpływa na wydajność obróbki. Dobrze kuty półprodukt kołnierzowy charakteryzuje się ciągłym przepływem ziaren, który jest odporny na odkształcenia podczas obróbki, umożliwiając bardziej niezawodne osiągnięcie określonego wykończenia powierzchni. Wysokiej jakości kucie minimalizuje również wady wewnętrzne, zmniejszając ryzyko anomalii powierzchni, które mogłyby zagrozić uszczelnieniu. Obróbka CNC ma szczególny wpływ na kontrolę wykończenia powierzchni. Zaawansowane centra obróbcze wyposażone w odpowiednie narzędzia zapewniają jednolite wykończenia spełniające standardowe specyfikacje dotyczące chropowatości. Operatorzy wybierają parametry skrawania, takie jak prędkość posuwu, geometria narzędzia i prędkość wrzeciona, aby zrównoważyć efektywne usuwanie materiału z docelowym zakresem chropowatości. Podczas obróbki kontrola czynników, takich jak zużycie narzędzia i rozszerzalność cieplna, pomaga zachować spójność całej produkcji. Badania nieniszczące (NDT) dodatkowo zapewniają jakość przed zwolnieniem kołnierzy. Testy, takie jak badania ultradźwiękowe, magnetyczne i radiograficzne, sprawdzają, czy warunki wewnętrzne i przypowierzchniowe są wolne od defektów, które mogłyby niekorzystnie wpłynąć na powierzchnie uszczelniające. W przypadku usług o znaczeniu krytycznym inspekcje te dają pewność, że elementy kołnierzy spełniają rygorystyczne kryteria jakości. Przykład solidnego środowiska produkcyjnego można znaleźć w Jiangyin Zhonghai Precision Machinery, gdzie zintegrowana produkcja pionowa zapewnia pełny nadzór od surowca do gotowego produktu. Wykończenie powierzchni jest kontrolowane w ramach ścisłych tolerancji za pomocą systemów tokarskich CNC przeznaczonych do powierzchni uszczelniających, zapewniających zerowy wyciek w wymagających zastosowaniach. Nacisk na precyzję odzwierciedla zrozumienie, że topografia powierzchni jest podstawowym wyznacznikiem zachowania uszczelnienia.

Względy materiałowe i zgodność wykończenia powierzchni

Wybór materiału na kołnierz wpływa na możliwe do uzyskania wykończenie powierzchni i ogólną skuteczność uszczelnienia. Stale nierdzewne, stale węglowe i stale stopowe mają odrębną charakterystykę obrabialności, którą należy poznać, aby uzyskać odpowiednie wykończenie powierzchni. Na przykład stale nierdzewne wymagają ostrożnego obchodzenia się ze sobą ze względu na ich tendencję do utwardzania się. Uzyskanie kontrolowanego wykończenia powierzchni kołnierza z szyjką spawaną ze stali nierdzewnej wymaga zoptymalizowanych parametrów obróbki, które zapobiegają rozdzieraniu powierzchni lub tworzeniu się narostów na krawędziach. Wybór gatunku materiału wpływa również na strategie wykończenia powierzchni; wyższe gatunki stopów o zwiększonej wytrzymałości mogą wymagać wolniejszej obróbki w celu utrzymania jakości wykończenia. Miękkie materiały, takie jak stal węglowa, mogą wybaczać więcej błędów, ale wymagają odpowiednich posuwów, aby uniknąć nadmiernej chropowatości powierzchni spowodowanej drganiami lub śladami narzędzi. Stale stopowe, w zależności od warunków obróbki cieplnej, mogą wymagać specjalistycznego oprzyrządowania w celu uzyskania spójnych wykończeń. Aby zapewnić skuteczność uszczelnienia, producenci muszą dostosować dobór materiałów do możliwości wykończenia powierzchni. To ustawienie obejmuje przewidywanie skutków termicznych podczas pracy. Na przykład materiały, które znacznie rozszerzają się w wysokich temperaturach, mogą wymagać ściślejszej wstępnej kontroli wykończenia, aby zapewnić, że rozszerzanie nie spowoduje z czasem degradacji powierzchni uszczelniających. Przy wyborze materiałów należy również wziąć pod uwagę odporność na korozję, wymagania dotyczące obciążenia mechanicznego i kompatybilność z materiałami uszczelek. Holistyczne podejście do wyboru materiału i wykończenia powierzchni gwarantuje, że systemy kołnierzowe będą działać niezawodnie w każdych warunkach pracy.

Praktyki instalacyjne, które zachowują integralność wykończenia powierzchni

Prawidłowe praktyki montażowe są niezbędne, aby zachować wykończenie powierzchni i uzyskać optymalną skuteczność uszczelnienia. Nawet precyzyjnie obrobiona powierzchnia uszczelniająca może zostać naruszona w wyniku niewłaściwego obchodzenia się z nią podczas montażu. Po pierwsze, powierzchnie kołnierzy należy chronić przed zanieczyszczeniami, takimi jak brud, oleje i wióry metalowe. Zanieczyszczenia te mogą osadzać się na nierównościach powierzchni i uniemożliwiać prawidłowe osadzenie uszczelki. Podczas montażu technicy powinni sprawdzić powierzchnie kołnierzy wizualnie i za pomocą odpowiednich narzędzi pomiarowych, aby upewnić się, że nie są one uszkodzone. Po drugie, wyrównanie podczas przykręcania ma kluczowe znaczenie. Nierówny moment dokręcania śrub może zniekształcić powierzchnie kołnierzy i zmienić efektywne wykończenie powierzchni na styku uszczelki. Przestrzeganie kontrolowanej, krzyżowej sekwencji momentu obrotowego pomaga uzyskać równomierne dociśnięcie uszczelki i minimalizuje odkształcenie współpracujących powierzchni. Po trzecie, dobór odpowiednich uszczelek i wartości momentu obrotowego powinien odzwierciedlać określone wykończenie powierzchni. Producenci uszczelek udostępniają wytyczne dotyczące wymaganych właściwości powierzchni kołnierzy i zalecanych wartości momentu obrotowego. Inżynierowie powinni uwzględnić te informacje w specyfikacjach zamówień i instalacji. Personel instalujący musi być przeszkolony w zakresie obsługi precyzyjnie obrobionych powierzchni. Niewłaściwa obsługa podczas podnoszenia lub ustawiania może spowodować zadrapania lub wgniecenia, które zmniejszają skuteczność uszczelnienia. Osłony ochronne i staranne użycie osprzętu pozwalają zachować integralność powierzchni aż do momentu montażu.

Kontrola i zapewnienie jakości wykończenia powierzchni

Inspekcja i zapewnienie jakości są integralną częścią potwierdzenia, że ​​wykończenie powierzchni kołnierzy spełnia wymagania projektowe. Normy branżowe definiują dopuszczalne zakresy chropowatości i stan powierzchni, które ułatwiają niezawodne uszczelnienie. Narzędzia pomiarowe, takie jak profilometry, określają ilościowo chropowatość powierzchni. Przyrządy te skanują powierzchnię kołnierza, aby określić średnią chropowatość i zidentyfikować odchylenia od profilu docelowego. Okresowa weryfikacja zapewnia, że ​​procesy obróbki mieszczą się w granicach kontrolnych i że operatorzy mogą w razie potrzeby dokonać regulacji. Oprócz pomiarów chropowatości powierzchni, kontrola wizualna i dotykowa pomaga zidentyfikować anomalie, takie jak żłobienia, wypukłe zadziory lub niespójności, które mogą mieć wpływ na uszczelnienie. W stosownych przypadkach oględziny wzrokowe przy większym powiększeniu mogą ujawnić mikrodefekty niewidoczne gołym okiem. Zespoły ds. zapewnienia jakości opracowują plany inspekcji dostosowane do warunków świadczenia usług. W przypadku trudnych zastosowań można zastosować pobieranie próbek i analizę statystyczną w celu monitorowania trendów i wykrywania odchyleń procesu. Kompleksowa kontrola daje pewność, że każdy dostarczony kołnierz działa zgodnie z przeznaczeniem. W Jiangyin Zhonghai Precision Machinery protokoły kontroli są zintegrowane w całym procesie produkcyjnym. Weryfikacja materiału, kontrola procesu i ostateczny pomiar wykończenia powierzchni zapewniają, że każdy komponent opuszczający zakład jest zgodny z obowiązującymi normami. Taki rygor podkreśla, że ​​skuteczność uszczelnienia nie jest kwestią drugorzędną, ale podstawowym wymiarem zapewnienia jakości.

Równoważenie kosztów i wydajności w specyfikacji wykończenia powierzchni

Określenie wykończenia powierzchni obejmuje zrównoważenie kosztów i wydajności. Węższe tolerancje wykończenia powierzchni często wymagają dłuższego czasu obróbki, bardziej zaawansowanego oprzyrządowania i bardziej rygorystycznej kontroli. Projektanci i inżynierowie muszą rozważyć, czy warunki pracy uzasadniają inwestycję w lepszą jakość wykończenia powierzchni. Na przykład zastosowania niskociśnieniowe i niekrytyczne mogą tolerować szersze zakresy chropowatości powierzchni bez pogorszenia właściwości uszczelniających. Z kolei środowiska pracujące pod wysokim ciśnieniem lub z agresywnymi mediami wymagają rygorystycznej kontroli wykończenia powierzchni, ponieważ konsekwencje wycieków są poważne. Rozważania dotyczące kosztów należy rozpatrywać w kategoriach wydajności w cyklu życia, a nie początkowych wydatków na produkcję. Kołnierz o zoptymalizowanym wykończeniu powierzchni może ograniczyć konserwację w terenie, zmniejszyć ryzyko wycieków i przyczynić się do wydłużenia czasu pracy systemu. Określając poziomy wykończenia powierzchni, inżynierowie powinni przeprowadzić całościową ocenę warunków pracy, kompatybilności uszczelek, zachowania materiału i konsekwencji konserwacji.

Wniosek

Wykończenie powierzchni kołnierza jest krytycznym wyznacznikiem skuteczności uszczelnienia. Interakcja między topografią powierzchni a ściskaniem uszczelki określa, czy połączenie kołnierzowe zachowa integralność pod naprężeniami eksploatacyjnymi. Zrozumienie podstaw wykończenia powierzchni, wybór odpowiedniego rodzaju wykończenia, takiego jak wypukła powierzchnia lub złącze pierścieniowe, a także kontrolowanie procesów produkcyjnych i kontrolnych przyczyniają się do niezawodnego działania uszczelnienia. Kołnierz szyjkowy spawany ze stali nierdzewnej jest przykładem tego, jak precyzyjna inżynieria poprawia uszczelnienie. Uwzględnienie właściwości materiału, precyzji obróbki, praktyk montażowych i zapewnienia jakości zapewnia, że ​​powierzchnie uszczelniające kołnierzy spełniają swoją zamierzoną funkcję. Decyzje inżynieryjne powinny równoważyć potrzeby w zakresie wydajności z praktycznymi względami możliwości produkcyjnych i kosztów cyklu życia. W ten sposób menedżerowie techniczni i integratorzy systemów mogą projektować i zamawiać kołnierze, które zapewniają bezpieczeństwo i niezawodność systemu. W praktyce przemysłowej producenci tacy jak Jiangyin Zhonghai Precision Machinery integrują solidne procesy, od kucia, poprzez obróbkę skrawaniem i kontrolę, w celu dostarczania komponentów kołnierzowych o kontrolowanym wykończeniu powierzchni. Ich podejście odzwierciedla zrozumienie, że skuteczność uszczelnienia to nie tylko specyfikacja, ale mierzalny wynik inżynierii powierzchni i zdyscyplinowanego zarządzania jakością.
