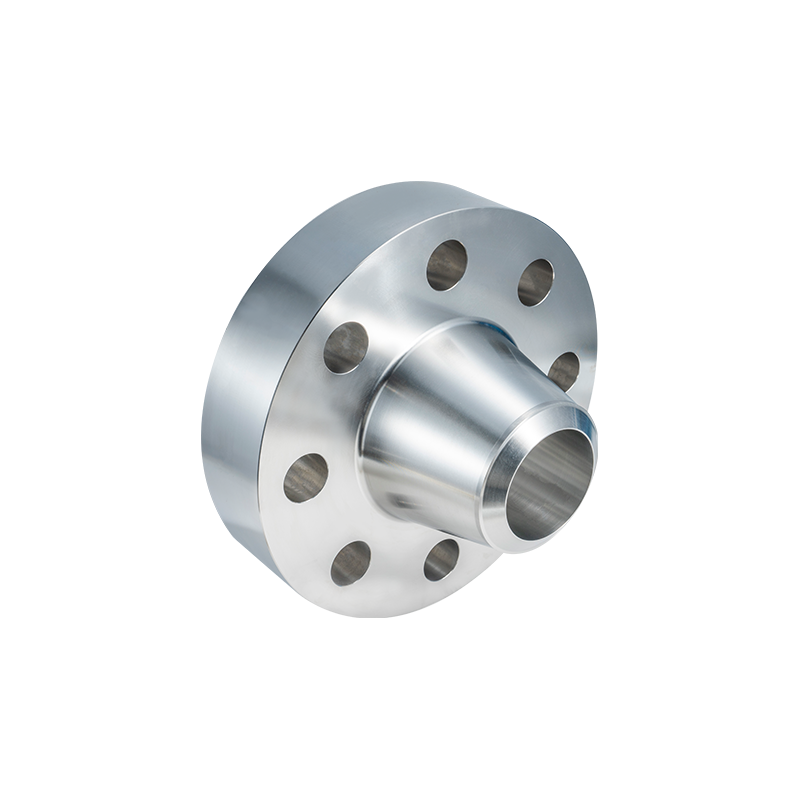

Kołnierz wysokociśnieniowy klasy 1500

Kołnierz wysokociśnieniowy klasy 1500 Producenci

1500 # Kołnierz wysokociśnieniowy

Kontakt

W wysokociśnieniowym świecie wytwarzania ropy, gazu i energii niezawodność połączeń nie podlega negocjacjom. Jiangyin Zhonghai Precision Machinery Co., Ltd. produkuje kołnierze wysokociśnieniowe klasy 1500 w ścisłej zgodności z normami ANSI/ASME B16.5 i B16.47.

Zaprojektowane tak, aby wytrzymać ekstremalne obciążenia mechaniczne, nasza seria Class 1500 korzysta z naszego w pełni zintegrowanego łańcucha produkcyjnego kucia, obróbki cieplnej i precyzyjnej obróbki. Zapewnia to doskonałą integralność strukturalną w obliczu skoków wysokiego ciśnienia. Od standardowych szyjek spawanych (WN) po kołnierze zaślepiające (BL), zapewniamy pokrycie w pełnym rozmiarze od 1/2” do 60”, z możliwością dostosowywania dla średnic ponadgabarytowych do 4 metrów, zapewniając solidną linię obrony dla zbiorników ciśnieniowych i systemów rurociągów.

Podstawowe zalety
·Własna produkcja pionowa: Nasza wewnętrzna pętla produkcyjna – od kucia surowego wlewka po końcowe testowanie – eliminuje ryzyko jakościowe związane z outsourcingiem, zapewniając wysoką gęstość materiału wymaganą w przypadku usług klasy 1500.
·Certyfikowana zgodność na całym świecie: Certyfikat ISO 9001 z kwalifikacjami PED i TS, nasze produkty są w pełni zgodne z międzynarodowymi standardami technicznymi, w tym ASTM/ASME, API i EN.
·Zaawansowana personalizacja: Wykorzystując naszą zdolność do obsługi komponentów o masie do 10 ton i średnicy 4 metrów, zapewniamy kompleksowe rozwiązania, od oceny technicznej po dostawę w oparciu o konkretne projekty.
·Rygorystyczna kontrola jakości: Niezależny dział kontroli jakości przeprowadza wyczerpujące testy, w tym badania ultradźwiękowe (UT), badania cząstek magnetycznych (MT) i badania twardości, aby zapewnić dostawę pozbawioną wad.

Kluczowe funkcje
·Wyjątkowa odporność na ciśnienie: Specjalnie zaprojektowane dla klasy 1500, nasze kołnierze oferują wysoką plastyczność i wytrzymałość na rozciąganie, aby wytrzymać znaczne wahania ciśnienia w systemie.
·Precyzyjne powierzchnie uszczelniające: Niezależnie od tego, czy chodzi o złącze pierścieniowe (RTJ), czy o wypukłą powierzchnię czołową (RF), wszystkie powierzchnie uszczelniające są obrabiane CNC z zachowaniem dokładnych tolerancji, co zapewnia idealne dopasowanie uszczelki i szczelność.
·Zoptymalizowany przepływ ziaren metalu: Nasz proces kucia zapewnia, że przepływ ziaren metalu podąża za konturem kołnierza, znacznie zwiększając odporność na zmęczenie w krytycznych punktach naprężeń, takich jak szyjka kołnierza.
· Wszechstronna obróbka końcowa: Obsługujemy wiele protokołów obróbki cieplnej (normalizacja, hartowanie i odpuszczanie) oraz różne wykończenia powierzchni (cynkowanie galwaniczne, HDG lub specjalistyczne powłoki antykorozyjne).

Aplikacje
·Ropa i gaz na morzu i na lądzie: głowice odwiertów, choinki i kolektory wysokiego ciśnienia.
·Chemia i rafinacja: Połączenia reaktorów wysokociśnieniowych, jednostki uwodorniania i rurociągi do zastosowań ciężkich.
·Wytwarzanie energii: Systemy wody zasilającej kotły i połączenia głównych linii parowych w elektrowniach jądrowych i cieplnych.
·Ciężkie zbiorniki ciśnieniowe: Elementy interfejsu dla zbiorników wysokociśnieniowych i niestandardowych zespołów mechanicznych.

Przedmiot	Dane techniczne
Standardy	ANSI/ASME B16.5, B16.47 (seria A i B), API 6A
Klasa ciśnienia	Klasa 1500 (1500 funtów)
Zakres rozmiarów	1/2" - 60" (DN15 - DN1500); Rozmiary niestandardowe do 4 metrów
Typy	Szyjka spawana (WN), Zaślepka (BL), Nasuwana (SO), Spawana gniazdowo (SW), RTJ
Wspólne materiały	Stal węglowa (A105, LF2), stal nierdzewna (304/L, 316/L), stal stopowa (F11, F22, F91), dupleks
Typy twarzy	Złącze pierścieniowe (RTJ), wypukła powierzchnia (RF), męskie i żeńskie (M&F)
Maksymalna waga komponentu	10 ton metrycznych
Certyfikaty	ISO 9001, PED 2014/68/UE, TS

EKSPERCI W KUCIU I OBRÓBCE KOŁNIERZY

[ KIM JESTEŚMY ]

O nas .

Jiangyin Zhonghai Precision Machinery Co., Ltd.

Założona

0
Pracownicy

0
Wydajność (tony/miesiąc)

0

01.

Zakres specyfikacji

Nasz zakres produkcji obejmuje rozmiary od 1/2” do 60”, z wagą pojedynczego elementu do 10 ton i maksymalnymi wymiarami do 4 metrów.

02.

Scenariusze zastosowań

Ten kompleksowy zakres zapewnia niezawodne rozwiązania zarówno dla standardowych, jak i niestandardowych zastosowań kołnierzy.

03.

Przedstaw nas

Jesteśmy Chińscy Kołnierz wysokociśnieniowy klasy 1500 Producenci i Na wymiar Kołnierz wysokociśnieniowy klasy 1500 Fabryka. Dzięki kompletnym liniom kuźniczym, obróbki cieplnej, toczenia CNC, wiercenia i kontroli, obsługujemy zarówno produkcję seryjną, jak i złożone części obrabiane.

Zobacz więcej

Zwiedzanie fabryki

DOSTARCZAMY NAJNOWSZE WIADOMOŚCI FIRMOWE I BRANŻOWE

[ NOWOŚĆ ]

Co nowego .

Zobacz więcej

2026-08-24

How to Select Nickel-Based Alloy Flanges: Grades, Standard...

Inżynier zajmujący się rurociągami przeglądający opcje kołnierzy dla linii mokrego chloru, obwodu gorącego kwasu siarkowego lub systemu wtrysku wody morskiej zwykle stwierdza, że stal nierdzewna 316L nie wystarczy. W ciągu kilku miesięcy na powierzchni uszczelki pojawiają się wżery, pod otworami na śruby rozwija ...
2026-08-17

Plate Flange Standards Explained: ASME B16.5, EN 1092-1, J...

Dwie szpule rurowe docierają do tego samego miejsca realizacji projektu. Jeden z nich jest oznaczony jako „Kołnierz płytowy, NPS 6, klasa 150”; na drugim widnieje napis „Kołnierz płytowy, DN150, PN16”. Wizualnie wyglądają podobnie, ale ich wymiary, rozmieszczenie śrub i wartości ciśnienia pochodzą z różnych rodzin n...
2026-08-12

Kompletny przewodnik po kołnierzach ze stali nierdzewnej t...

Kołnierze ze stali nierdzewnej typu duplex są zwykle właściwym rozwiązaniem, gdy system rurociągów musi być odporny na pękanie spowodowane korozją naprężeniową, wżery lub duże obciążenia mechaniczne wywołane chlorkami, bez konieczności zmiany na droższy stop na bazie niklu. Powód jest prosty: gatunki duplex łączą...

Kołnierz wysokociśnieniowy klasy 1500 Wiedza branżowa

Dlaczego kołnierze klasy 1500 muszą zostać poddane ponownej ocenie pod kątem wysokich temperatur

W inżynierii wysokociśnieniowej a Kołnierz wysokociśnieniowy klasy 1500 nie jest elementem statycznym o ustalonej granicy ciśnienia. Jego działanie jest dynamiczną relacją pomiędzy metalurgią i fizyką cieplną. Zrozumienie, dlaczego te wartości znamionowe muszą zostać ponownie ocenione w miarę wzrostu temperatury, ma kluczowe znaczenie dla bezpieczeństwa każdego układu wysokociśnieniowego.

Fizyka wskaźników ciśnienia i temperatury

Głównym powodem, dla którego kołnierz klasy 1500 wymaga ponownej oceny w wysokich temperaturach, jest zmniejszenie wytrzymałości materiału Siła plonu i Moduł sprężystości . W miarę nagrzewania się stali jej struktura molekularna staje się bardziej elastyczna, co prowadzi do „pełzania” – powolnego, trwałego odkształcenia pod stałym naprężeniem.

Według ASME B16.5, a Kołnierz wysokociśnieniowy klasy 1500 wykonane ze zwykłej stali węglowej (materiały grupy 1.1, takie jak ASTM A105) wytrzymują ciśnienie robocze około 250 barów (3625 psi) w temperaturze otoczenia. Jeśli jednak temperatura robocza osiągnie 400°C, to dopuszczalne ciśnienie znacznie spada, aby zachować współczynnik bezpieczeństwa.

Jiangyin Zhonghai Precision Machinery Co., Ltd. , producent posiadający certyfikat ISO 9001 i kwalifikacje PED i TUV, stawia czoła tym wyzwaniom termicznym dzięki doskonałej integralności kucia. Wykorzystując wewnętrzne procesy ogrzewania i kontrolowanego kucia, zapewniamy, że struktura ziaren naszych kołnierzy 1500# jest zoptymalizowana pod kątem odporności na naprężenia termiczne i zmęczenie w ekstremalnych warunkach.

Porównanie parametrów technicznych: ciśnienie znamionowe a temperatura

Na podstawie ASME B16.5 dla grupy materiałów 1.1 (np. stal węglowa ASTM A105):

Temperatura (°C)	Maksymalne ciśnienie robocze (bar)	Maksymalne ciśnienie robocze (PSI)	Zachowana siła (%)
-29 do 38	250.1	3625	100%
100	233.0	3380	~93%
200	212.5	3080	~85%
300	194.4	2820	~77%
400	161.1	2335	~64%
500	39.8	575	~16%

Dlaczego precyzja produkcji ma znaczenie dla klasy 1500

Przy poziomach ciśnienia 1500# nawet mikroskopijna wada może prowadzić do wycieku z dużą prędkością. Jiangyin Zhonghai Precision Machinery Co., Ltd. minimalizuje to ryzyko poprzez:

Własne toczenie CNC: Zapewnienie, że rowki złącza pierścieniowego (RTJ) są obrobione z dokładnością poniżej milimetra, aby zapewnić doskonałe uszczelnienie metal-metal.
Zaawansowana inspekcja: Wykorzystanie pełnych linii kontrolnych w celu sprawdzenia, czy właściwości materiału odpowiadają wymaganym wzorcom ASTM/ASME.
Wytrzymała pojemność: Obsługa ciężarów pojedynczych elementów do 10 ton , co pozwala nam produkować masywne komponenty wysokociśnieniowe do najbardziej wymagających zastosowań morskich i nuklearnych.

Często zadawane pytania (FAQ)

1. W jaki sposób Jiangyin Zhonghai Precision Machinery Co., Ltd. zapewnia działanie kołnierzy klasy 1500 w szczytowych temperaturach?

Dzięki naszym certyfikowanym systemom jakości PED, TUV i TS, Jiangyin Zhonghai Precision Machinery Co., Ltd. ściśle monitoruje skład chemiczny i obróbkę cieplną każdej odkuwki. Kontrolując wewnętrznie cały łańcuch produkcyjny – od ogrzewania po końcową obróbkę CNC – gwarantujemy, że nasze kołnierze wysokociśnieniowe spełniają dokładnie wymagania normy ASME B16.5 dotyczące ciśnienia i temperatury.

2. Czy Jiangyin Zhonghai Precision Machinery Co., Ltd. może produkować niestandardowe kołnierze wysokociśnieniowe na podstawie konkretnych rysunków?

Tak. Chociaż produkujemy standardowe kołnierze klasy 1500 zgodnie ze standardami ASME, DIN i JIS, specjalizujemy się w produkcji w pełni dostosowanej do indywidualnych potrzeb. Dzięki możliwości produkcji komponentów do 4 metry w wymiarze i 10 ton w wadze, Jiangyin Zhonghai Precision Machinery Co., Ltd. zapewnia niezawodne, oparte na rysunkach rozwiązania dla niestandardowych zastosowań wysokociśnieniowych.

3. Czy Jiangyin Zhonghai Precision Machinery Co., Ltd. zapewnia identyfikowalność materiałów w przypadku krytycznych komponentów wysokociśnieniowych?

Absolutnie. W przypadku elementów krytycznych, takich jak kołnierz wysokociśnieniowy klasy 1500, Jiangyin Zhonghai Precision Machinery Co., Ltd. zapewnia pełną dokumentację i identyfikowalność. Nasze wewnętrzne linie kontrolne i certyfikat ISO 9001 zapewniają, że każda dostarczona kuta i obrobiona część spełnia określone kryteria bezpieczeństwa i wydajności wymagane przez naszych klientów na całym świecie.
