Które kołnierze standardowe ANSI pasują do Twojego rurociągu?

Kołnierze zgodne ze standardem ANSI zapewniają podstawową metodę połączeń mechanicznych dla systemów rurociągów ciśnieniowych w obiektach przemysłowych w Ameryce Północnej. W tym przewodniku omówiono wartości znamionowe ciśnienia i temperatury, rodzaje okładzin i specyfikacje materiałowe o krytycznym znaczeniu dla inżynierów zaopatrzenia i projektantów rurociągów.

Czym są kołnierze standardowe ANSI i jak ewoluowały?

Amerykański Narodowy Instytut Normalizacyjny (ANSI) pierwotnie opublikował normy wymiarowe kołnierzy, które następnie utrzymywało i aktualizowało Amerykańskie Stowarzyszenie Inżynierów Mechaników (ASME). Aktualne aktywne standardy obejmują ASME B16.5 dla kołnierzy o średnicy nominalnej do 24 cali i ASME B16.47 dla większych średnic do 60 cali.

Kluczowe systemy klasyfikacji obejmują:

• Klasy ciśnienia oznaczone jako 150, 300, 600, 900, 1500 i 2500 reprezentujące bezwymiarowe wartości znamionowe ciśnienia i temperatury
• Typy powierzchni, w tym powierzchnia wypukła (RF), powierzchnia płaska (FF) i złącze pierścieniowe (RTJ)
• Konfiguracje otworów dopasowane do harmonogramów rur pod kątem zgodności spawania

Jiangyin Zhonghai Precision Machinery Co., Ltd. działa jako producent posiadający certyfikat ISO 9001, posiadający kwalifikacje PED, TUV i TS, specjalizujący się w precyzyjnych kołnierzach i odkuwkach. Firma produkuje kołnierze rurowe, kołnierze kute, kołnierze obrabiane maszynowo i powiązane komponenty zgodnie ze standardami GB, ASME, ASTM, JIS, EN i DIN, wspierając w pełni zindywidualizowaną produkcję opartą na rysunkach. Zakres produkcji obejmuje średnice od 1/2 cala do 60 cali, ciężary pojedynczych sztuk do 10 ton i maksymalne wymiary 4 metry. Kompletne możliwości wewnętrzne obejmują kucie, ogrzewanie, toczenie CNC, wiercenie i linie kontrolne obsługujące zarówno produkcję masową, jak i złożone części obrabiane.

Analiza techniczna pięciu kluczowych specyfikacji

1. Konfiguracja nasuwana pod niskim ciśnieniem: standardowe kołnierze ansi o wytrzymałości nasuwanej 150 funtów

Klasa 150 reprezentuje najniższe standardowe ciśnienie, odpowiednie dla wody, pary i niekrytycznych płynów procesowych o temperaturze otoczenia. Kołnierze nasuwane nasuwają się na końce rur i spoiny pachwinowe po obu stronach, ułatwiając montaż w ciasnych przestrzeniach.

Wartości ciśnienia i temperatury dla stali węglowej klasy 150:

• Maksymalne ciśnienie 285 psi w temperaturze otoczenia (100°F)
• Obniżenie ciśnienia do 140 psi przy 400°F
• Obniżenie ciśnienia do 20 psi przy 750°F

Porównanie kosztów instalacji:

Kołnierze zgodne ze standardem ANSI, wsuwane o wytrzymałości 150 funtów konfiguracje pasują do rurociągów użyteczności publicznej, systemów HVAC i niskociśnieniowych linii technologicznych, gdzie szybkość instalacji przewyższa wymagania dotyczące odporności zmęczeniowej.

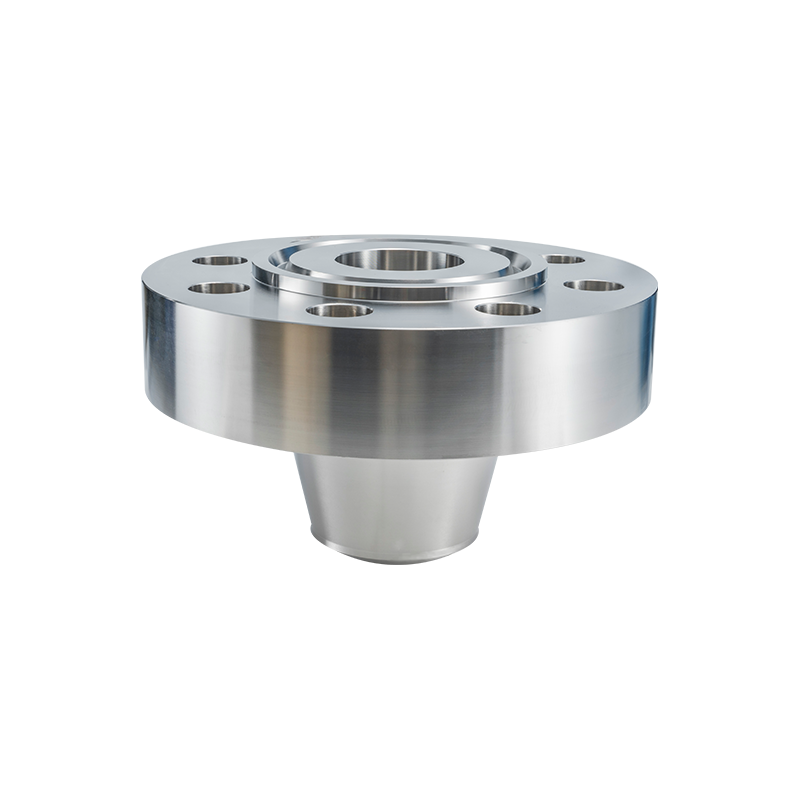

2. Konstrukcja szyjki spawanej pod wysokim ciśnieniem: kołnierze standardowe ANSI, harmonogram 40

Kołnierze szyjkowe do spawania zawierają stożkową piastę płynnie przechodzącą w grubość ścianki rury. Ta geometria rozkłada naprężenia zginające i zapewnia wzmocnienie konstrukcyjne w krytycznych połączeniach.

Wymiary rur z harmonogramu 40 określają zgodność otworów:

• 2-calowy harmonogram 40: średnica zewnętrzna 60,3 mm, ścianka 3,91 mm, średnica wewnętrzna 52,5 mm
• 4-calowy harmonogram 40: średnica zewnętrzna 114,3 mm, ścianka 6,02 mm, średnica wewnętrzna 102,3 mm
• 6-calowy harmonogram 40: średnica zewnętrzna 168,3 mm, ścianka 7,11 mm, średnica wewnętrzna 154,1 mm

Porównanie wydajności typu kołnierza:

The kołnierze standardowe ANSI harmonogram szyjki spawanej 40 kombinacja reprezentuje najczęstszą specyfikację rurociągów procesowych w zakładach chemicznych i rafineriach, równoważącą wydajność ciśnieniową ze standardową dostępnością materiałów.

3. Zastosowania do zamykania i izolacji: standardowe kołnierze ANSI, ślepa, podwyższona powierzchnia

Zaślepiające kołnierze kończą systemy rurociągów lub izolują urządzenia podczas konserwacji. Uniesiona powierzchnia zapewnia precyzyjnie obrobioną powierzchnię uszczelniającą do ściskania uszczelki.

Specyfikacje wykończenia powierzchni obejmują:

• 125–250 mikrocalów AARH (średnia arytmetyczna wysokość chropowatości) dla uszczelek niemetalowych
• 63-125 mikrocalów AARH dla uszczelek spiralnie zwijanych
• 32-63 mikrocale AARH do połączeń pierścieniowych

Porównanie funkcjonalności kołnierza zaślepiającego:

Kołnierze zgodne ze standardem ANSI, zaślepiona, podwyższona powierzchnia specyfikacje wymagają precyzyjnej obróbki powierzchni czołowej i weryfikacji kompatybilności uszczelek. Solidna konstrukcja wytrzymuje pełne ciśnienie w układzie z obu kierunków, zapewniając niezawodną izolację przy wejściu na statek i konserwacji odcinków rurociągu.

4. Gatunki materiałów ze stali węglowej: standardowe kołnierze ansi ze stali węglowej a105

ASTM A105 określa elementy rur z kutej stali węglowej do pracy w temperaturze otoczenia i podwyższonej. Gatunek ten dominuje w zastosowaniach kołnierzy przemysłowych ze względu na opłacalność i niezawodność mechaniczną.

Wymagania dotyczące składu chemicznego:

• Maksymalnie węgiel 0,35% dla spawalności
• Mangan 0,60-1,05% na wytrzymałość
• Krzem 0,10-0,35% do odtleniania
• Fosfor i siarka maksymalnie po 0,040%.

Porównanie metod produkcji:

Kołnierze zgodne ze standardem ANSI, stal węglowa a105 specyfikacje wymagają certyfikatów badań materiałów potwierdzających obróbkę cieplną i badania mechaniczne. Kuta konstrukcja eliminuje ryzyko porowatości wewnętrznej charakterystyczne dla elementów odlewanych, co uzasadnia wyższe koszty usług o znaczeniu krytycznym.

5. Spawanie kielichowe pod wysokim ciśnieniem: spawanie kołnierzy według standardów ANSI 3000 psi

Kołnierze do spawania gniazdowego pasują do rur o mniejszej średnicy (zwykle 2 cale i mniej) w zastosowaniach wysokociśnieniowych. W otwór kielichowy wchodzi koniec rury ze spawaniem pachwinowym na złączu zewnętrznym.

Równoważność klasy ciśnienia:

• Spoina gniazdowa 3000 psi odpowiada w przybliżeniu klasie 600 i wyższej
• Spoina gniazdowa 6000 psi odpowiada klasie 1500
• Spoina gniazdowa 9000 psi odpowiada klasie 2500

Porównanie połączeń o małej średnicy:

The Standardowe kołnierze ANSI ze spoiną gniazdową 3000 psi Specyfikacja dotyczy połączeń przyrządów, portów pobierania próbek i linii procesowych o małych średnicach, w których połączenia gwintowe są narażone na ryzyko zmęczenia pod wpływem cyklicznego ciśnienia lub wibracji.

Jakość produkcji i standardy certyfikacji

Zgodność z ISO 9001 i PED

Systemy zarządzania jakością zapewniają spójną produkcję poprzez udokumentowane procedury:

• Identyfikowalność materiałów od raportów z testów walcowni po kontrolę końcową
• Zapisy obróbki cieplnej weryfikujące cykle austenityzacji i normalizacji
• Kontrola wymiarowa zgodnie z tabelami tolerancji ASME B16.5
• Próba ciśnieniowa przy ciśnieniu 1,5-krotności znamionowej dla zastosowań krytycznych

Własne możliwości produkcyjne

Jiangyin Zhonghai Precision Machinery utrzymuje pełną integrację produkcji:

• Prasy kuźnicze o nacisku do 10 000 ton do półfabrykatów o dużej średnicy
• Piece do ciągłej obróbki cieplnej z kontrolą atmosfery
• Tokarki pionowe CNC do obróbki średnic do 4 metrów
• Centra wiertarskie wykonujące wzory otworów pod śruby z tolerancją położenia ±0,2 mm

Globalne standardy i usługi dostosowywania

Możliwość produkcji w wielu standardach

Produkcja równoległa zgodnie ze standardami międzynarodowymi wspiera globalne wymagania projektu:

• Standardy GB dla chińskich projektów krajowych
• ASME/ASTM dla rynków Ameryki Północnej i Bliskiego Wschodu
• Specyfikacje JIS dla klientów z Japonii i Azji Południowo-Wschodniej
• Normy EN/DIN dotyczące zgodności z Europejskim Obszarem Gospodarczym

Rozwiązania niestandardowe i inżynieryjne

Produkcja oparta na rysunkach spełnia specjalne wymagania:

• Kołnierze kryzowe z odcinkami pomiarowymi
• Długie szyjki spawalnicze do połączeń płaszcza zbiornika
• Kompaktowe kołnierze zmniejszające masę i obciążenie śrub

Często zadawane pytania

Jakie różnice w średnicy okręgu śrub istnieją pomiędzy kołnierzami klasy 150 i klasy 300?

Dla 6-calowego kołnierza nominalnego klasa 150 określa średnicę okręgu śrubowego 241,3 mm z 8 śrubami o średnicy 22,2 mm. Klasa 300 określa rozstaw śrub 269,9 mm z 12 śrubami o średnicy 25,4 mm. Większy rozstaw śrub i zwiększona liczba śrub spełniają wyższe wymagania dotyczące ściskania uszczelki w przypadku podwyższonych ciśnień znamionowych. Istniejących kołnierzy klasy 150 nie można zmodernizować do klasy 300 poprzez wiercenie dodatkowych otworów ze względu na niewystarczającą średnicę zewnętrzną i grubość.

Jak wypada porównanie materiałów A105 i A350 LF2 w zastosowaniach niskotemperaturowych?

Test udarności z karbem w kształcie litery V ASTM A105 Charpy V kwalifikuje się przy minimum -29°C. ASTM A350 klasa LF2 określa wymagania dotyczące udarności w temperaturze -46°C lub -59°C, w zależności od klasy. Gatunek LF2 kosztuje 15–25% więcej, ale zapewnia niezbędną wytrzymałość w przypadku zastosowań chłodniczych i narażenia na klimat północny. A105 Standardowe kołnierze ansi ze stali węglowej a105 specyfikacje stwarzają ryzyko kruchego pękania w temperaturze poniżej -29°C.

Jakie maksymalne ciśnienie mogą bezpiecznie wytrzymać kołnierze wsuwane?

Kołnierze nasuwane klasy 150 wytrzymują ciśnienie 285 psi w temperaturze otoczenia, ale charakteryzują się współczynnikiem koncentracji naprężeń 2,5 razy wyższym niż w przypadku konstrukcji z szyjką spawaną. Praktyczne ograniczenia zastosowań często obniżają ciśnienie w przypadku kołnierzy wsuwanych do 150-200 psi w zastosowaniach cyklicznych. The Standardowe kołnierze Ansi o wytrzymałości 150 funtów, wsuwane konfiguracja nadaje się wyłącznie do zastosowań statycznych, bez wstrząsów.

Czym różnią się właściwości uszczelniające złączy wypukłych i pierścieniowych?

Podniesione kołnierze czołowe ściskają płaskie lub spiralnie zwijane uszczelki w szerokich obszarach styku, tolerując umiarkowane różnice w wykończeniu powierzchni. Połączenia pierścieniowe wymagają precyzyjnej obróbki rowków (± 0,05 mm) i kontaktu metal-metal, aby zapewnić uszczelnienie poprzez odkształcenie plastyczne. Połączenia RTJ wytrzymują ciśnienia przekraczające 10 000 psi i temperatury powyżej 500°C tam, gdzie zawodzą konwencjonalne uszczelki. W rurociągach procesowych dominują połączenia z podwyższoną powierzchnią ze względu na niższe koszty obróbki i prostotę wymiany uszczelek.

Jakie są minimalne ilości zamówienia i zasady dotyczące próbek?

Standardowe kołnierze katalogowe obsługują zamówienia z pojedynczych części w celu spełnienia wymagań konserwacyjnych. Odkuwki niestandardowe wymagają minimalnej ilości materiału wynoszącej 500 kg, aby umożliwić śledzenie partii ciepła. Kołnierze przykładowe do badań kwalifikacyjnych wymagają zakupu; raporty wymiarowe i certyfikaty materiałowe towarzyszą standardowym dostawom bez dodatkowych kosztów. Jiangyin Zhonghai Precision Machinery utrzymuje zapasy typowych rozmiarów w celu szybkiej wysyłki.

Wniosek

Wybór odpowiedniego Kołnierze zgodne ze standardem ANSI wymaga analizy warunków ciśnieniowo-temperaturowych, dynamiki rurociągów i środowiska materiałowego. Czy określenie Standardowe kołnierze Ansi o wytrzymałości 150 funtów, wsuwane dla gospodarki, kołnierze standardowe ANSI harmonogram szyjki spawanej 40 dla odporności na zmęczenie, Kołnierze standardowe ANSI, ślepa, podniesiona powierzchnia do izolacji, Standardowe kołnierze ansi ze stali węglowej a105 za usługę standardową lub Standardowe kołnierze ANSI ze spoiną gniazdową 3000 psi w przypadku małych otworów pod wysokim ciśnieniem specyfikacje techniczne określają integralność systemu.

Jiangyin Zhonghai Precision Machinery Co., Ltd. zapewnia zintegrowaną produkcję od kucia po kontrolę końcową, wspierając światowy przemysł energetyczny i procesowy, zapewniając certyfikowaną jakość i możliwości wymiarowe do średnicy 4 metrów.

Referencje

• Amerykańskie Towarzystwo Inżynierów Mechaników, ASME B16.5-2020, Kołnierze rurowe i złączki kołnierzowe: Standard NPS 1/2 do NPS 24 metryczne/calowe
• Amerykańskie Towarzystwo Inżynierów Mechaników, ASME B16.47-2017, Kołnierze stalowe o dużej średnicy: Standard NPS 26 do NPS 60, metryka/cal
• Amerykańskie Towarzystwo Badań i Materiałów, ASTM A105/A105M-21, Standardowa specyfikacja dla odkuwek ze stali węglowej do zastosowań w rurociągach
• Amerykańskie Towarzystwo Badań i Materiałów, ASTM A350/A350M-18, Standardowa specyfikacja dla odkuwek ze stali węglowej i niskostopowej, wymagająca badania udarności karbu dla elementów rurociągów
• Europejski Komitet Normalizacyjny, EN 1092-1:2018, Kołnierze i ich połączenia – Kołnierze okrągłe do rur, zaworów, kształtek i akcesoriów, z oznaczeniem PN – Część 1: Kołnierze stalowe
• Międzynarodowa Organizacja Normalizacyjna, ISO 9001:2015, Systemy zarządzania jakością – Wymagania
